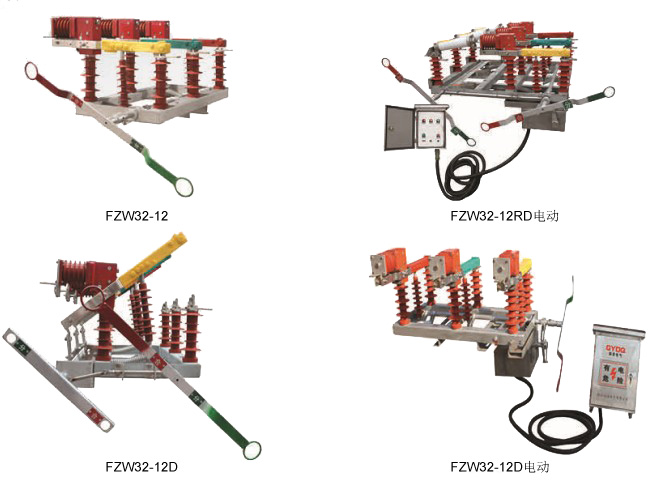

一、概述
戶外高壓真空負荷開關是由隔離閘刀、真空滅弧室及操作機構等部件組成。采用真空滅弧室原理，具有滅弧能力強，性能可靠，壽命長，體積小，無爆炸危險，不污染等優點。配套相應的真空負荷開關可用于電力、冶金、礦山、化工等部門的輸配電系統中，作控制設備用，特別適合需頻繁操作的場所。
二、使用環境條件
周圍空氣溫度：上限+4 0℃ 下限-30℃, 日溫差不超過32K；
海拔不超過2000m；
風壓不超過700Pa(相當于風速34s)；
空氣污穢程度：按GB5585之4.2條中規定的Ⅳ級；
地震烈度不超過8度；
覆冰厚度不超過10mm。

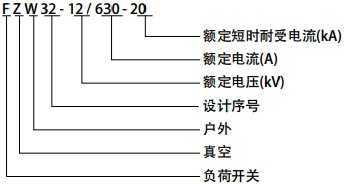

三、型號及含義
四、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
|
1
|
額定電壓
|
KV
|
12
|
|
|
2
|
額定頻率
|
Hz
|
50
|
|
|
3
|
額定電流
|
A
|
630
|
|
|
4
|
額定有功負載開斷電流
|
A
|
630
|
|
|
5
|
額定閉環開斷電流
|
A
|
630
|
|
|
6
|
5%額定有功負載開斷電流
|
A
|
31.5
|
|
|
7
|
額定電纜充電開斷電流
|
A
|
10
|
|
|
8
|
額定空載變壓器開斷容量
|
KVA
|
1600
|
|
|
9
|
額定開斷電容器組電流
|
A
|
100
|
|
|
10
|
1min工頻耐受電壓：真空斷口、相間、相對地/隔離斷口
|
KV
|
42/48
|
|
|
11
|
雷電沖擊耐受電壓：相間、相對地/隔離斷口
|
KV
|
75/85
|
|
|
12
|
額定短時耐受電流(熱穩定)
|
KA
|
20
|
|
|
13
|
額定短路持續時間
|
S
|
4
|
|
|
14
|
額定峰值耐受電流(動穩定)
|
KA
|
50
|
|
|
15
|
額定短路關合電流
|
KA
|
50
|
|
|
16
|
機械壽命
|
次
|
10000
|
|
|
17
|
真空滅弧觸頭允許磨損厚度
|
mm
|
1
|
|
|
18
|
手動操作力矩
|
N.m
|
≤200
|
|
|
19
|
負荷開關真空滅弧室裝配調整
|
觸頭開距
|
mm
|
5±1
|
|
平均分閘速度
|
m/s
|
1.1±0.2
|
||
|
三相分閘不同期
|
ms
|
＜5
|
||
|
三相合閘不同期
|
ms
|
＜2
|
||
|
帶電體之間及相對地距離
|
mm
|
＞200
|
||
|
主回路電阻
|
μΩ
|
≤150
|
||

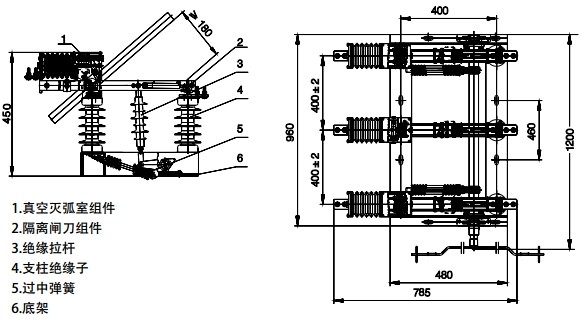

五、產品主體機構圖
